拉繩式位移編碼器在工業自動化應用中已被廣泛采用，在初次使用該產品的時候，諸多企業用戶在接線方式上不是很了解，如位移傳感器供電電壓接錯會導致?lián)p壞該產品，故在購買該產品前應詳細咨詢拉線位移傳感器廠家技術人員，詳細了解產品的原理結構，避免造成不必要的損失。下面眾標小編為您詳細介紹拉繩式位移編碼器的接線方式，以供大家參考。

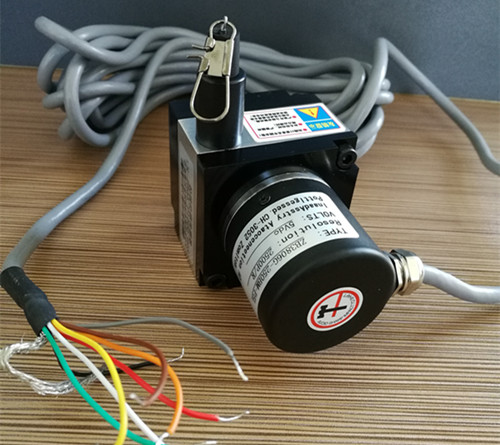

拉繩編碼器分差分信號/長線驅動信號和推挽/互補信號。其接線方式基本一樣，以下為增量型差分信號拉繩編碼器為例。接線按輸出線的顏色作為分類，加屏蔽線共為就跟線，其中屏蔽線代號為G；白色線是Vcc就是指輸入的直流電壓的正極；而黑色線是0v是指輸入直流電壓的負極，其次為紅：A 綠：B 黃：Z 粉：A- 藍：B- 橙:Z- 其中A+A-B+B-Z+Z-為輸出的信號線，增量編碼器給出兩相方波，它們的相位差90°，一般為兩個通道，其中一個通道給其一個與轉速的信號，進行順序?qū)Ρ龋瑏淼玫叫D(zhuǎn)方向的信息。特殊信號稱為Z或零通道，該通道給出編碼器軸的絕對零位，此信號是一個方波與A通道方波的中心線重合。A+A-B+B-Z+Z-都為互補信號，以免受電器或周邊設備的干擾，數據在發送和接收在兩個互補的通道內進行。
另外，在安裝拉繩編碼器時應注意確認在電源關閉的狀態下進行接線，特別注意錯誤接線可能會損壞傳感器，務必與高壓線或者電源線一起或在同一電線管內運行線路，信號請用專用屏蔽電纜傳輸，避免干擾。請確定供電電源電壓在額定范圍內，在接線完畢后，電源接通后的短時間內（50ms）請勿使用，如果在該產品附近使用產生電磁干擾的設備（開關調節器、高頻器、轉換發動機等）請做好設備的機架接地端子穩接地的同時做好傳感器信號傳輸?shù)钠帘喂ぷ鳌?A href="http://www.hedhahx.cn/Product-658.html">拉線編碼器屬于精密儀器請勿敲擊或跌落，應保證產品和鋼絲繩清潔，以便延長拉繩式位移編碼器的使用壽命。
|
